سلام! بهعنوان یک تامینکننده تنظیمکننده برق، من بسیار مشتاق هستم تا به نحوه عملکرد یک تنظیمکننده برق فلایبک بپردازم. این یک فناوری بسیار جالب است که به طور گسترده در انواع دستگاه های الکترونیکی استفاده می شود.
بیایید با اصول اولیه شروع کنیم. رگولاتور برق فلایبک نوعی منبع تغذیه با حالت سوئیچ (SMPS) است. SMPSها به این دلیل محبوب هستند که نسبت به منابع تغذیه خطی کارآمدتر هستند، که یک مزیت بزرگ برای صرفه جویی در انرژی و کاهش تولید گرما است.
قلب رگولاتور برق فلایبک یک ترانسفورماتور است. برخلاف ترانسفورماتورهای معمولی که در آن نیرو به طور مداوم منتقل می شود، در ترانسفورماتور فلای بک، انرژی در یک قسمت از چرخه در میدان مغناطیسی ترانسفورماتور ذخیره می شود و سپس در قسمت دیگری آزاد می شود.
در اینجا روند گام به گام این است که چگونه همه چیز از بین می رود.
مرحله 1: ذخیره انرژی
اول، ما یک سوئیچ داریم، معمولا یک ماسفت یا یک ترانزیستور اتصال دوقطبی (BJT). هنگامی که این کلید روشن می شود، جریان از سیم پیچ اولیه ترانسفورماتور فلای بک شروع به عبور می کند. با افزایش جریان، میدان مغناطیسی در اطراف سیم پیچ اولیه ایجاد می کند. این مانند شارژ کردن باتری است، اما به جای شارژ الکتریکی، انرژی را در میدان مغناطیسی ذخیره می کنیم.
ولتاژ سیم پیچ اولیه به ولتاژ ورودی و ویژگی های ترانسفورماتور مربوط می شود. سرعت افزایش جریان توسط اندوکتانس سیم پیچ اولیه و ولتاژ ورودی تعیین می شود. این مرحله ذخیرهسازی انرژی بسیار مهم است، زیرا جایی است که تنظیمکننده برق انرژی مورد نیاز خود را برای تامین انرژی بعداً به خروجی دریافت میکند.
مرحله 2: آزادسازی انرژی
هنگامی که سوئیچ خاموش می شود، همه چیز جالب می شود. میدان مغناطیسی که در سیم پیچ اولیه ایجاد شده بود شروع به فروپاشی می کند. طبق قانون القای الکترومغناطیسی فارادی، یک میدان مغناطیسی در حال تغییر، ولتاژی را در سیم پیچ ثانویه ترانسفورماتور القا می کند. این ولتاژ القایی باعث می شود جریان از سیم پیچ ثانویه عبور کند و به مدار خروجی برسد.
یک دیود در مدار خروجی استفاده می شود تا اطمینان حاصل شود که جریان در جهت درست جریان دارد. در طول فاز ذخیره انرژی، دیود بایاس معکوس است و جریانی از خروجی عبور نمی کند. اما هنگامی که کلید خاموش می شود و ولتاژ ثانویه القا می شود، دیود به سمت جلو - بایاس می شود و اجازه می دهد انرژی ذخیره شده به خازن خروجی و بار منتقل شود.
مرحله 3: تنظیم خروجی
حال باید مطمئن شویم که ولتاژ خروجی در حد مطلوب باقی می ماند. اینجاست که مکانیسم بازخورد وارد می شود. یک مدار حسگر ولتاژ ولتاژ خروجی را نظارت می کند. اگر ولتاژ خروجی خیلی زیاد باشد، مدار کنترل مدت زمان روشن شدن سوئیچ را کاهش می دهد. این بدان معنی است که انرژی کمتری در مرحله ذخیره انرژی در ترانسفورماتور ذخیره می شود و بنابراین انرژی کمتری به خروجی آزاد می شود و ولتاژ خروجی را پایین می آورد.
برعکس، اگر ولتاژ خروجی خیلی کم باشد، مدار کنترل زمان روشن شدن سوئیچ را افزایش می دهد. انرژی بیشتری ذخیره و آزاد می شود که ولتاژ خروجی را افزایش می دهد. این تنظیم مداوم تضمین می کند که ولتاژ خروجی ثابت می ماند، حتی اگر ولتاژ ورودی یا بار تغییر کند.
مزایای رگولاتورهای برق Flyback
یکی از مزایای بزرگ رگولاتورهای برق فلای بک سادگی آنهاست. آنها در مقایسه با برخی دیگر از انواع منبع تغذیه به قطعات زیادی نیاز ندارند، که باعث می شود آنها مقرون به صرفه باشند. آنها همچنین از نظر تبدیل ولتاژ بسیار انعطاف پذیر هستند. فقط با تغییر نسبت چرخش ترانسفورماتور، می توانید ولتاژ را به راحتی افزایش یا کاهش دهید.
مزیت دیگر این است که آنها می توانند بین ورودی و خروجی ایزوله کنند. این در بسیاری از کاربردهایی که ایمنی یک نگرانی است، مهم است، مانند دستگاههای پزشکی یا منابع تغذیه برای لوازم الکترونیکی حساس.
برنامه های کاربردی
تنظیم کننده های برق فلای بک در طیف وسیعی از کاربردها استفاده می شوند. آنها معمولاً در دستگاه های الکترونیکی کوچک مانند شارژرهای تلفن همراه، درایورهای LED و آداپتورهای برق کوچک یافت می شوند. توانایی آنها در ارائه ولتاژهای خروجی چندگانه از یک ترانسفورماتور منفرد، آنها را برای این نوع کاربردها که در آن فضا محدود است و هزینه - کارایی کلیدی است، ایده آل می کند.
در تنظیمات صنعتی، می توان از آنها در منابع تغذیه برای سیستم های کنترل، سنسورها و سایر تجهیزات کم مصرف استفاده کرد. آنها همچنین در برخی از سیستم های انرژی تجدید پذیر مانند مبدل های کوچک انرژی خورشیدی استفاده می شوند.
پیشنهادات محصول ما

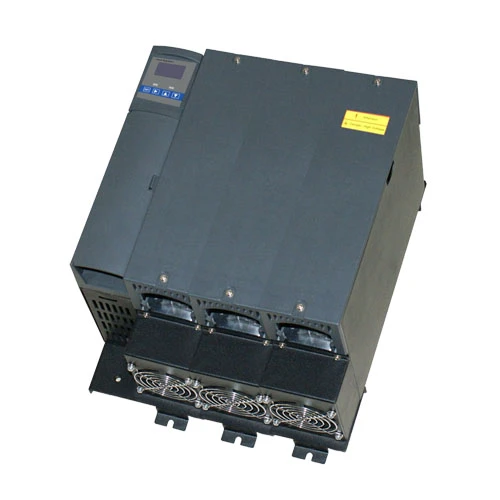

به عنوان یک تامین کننده تنظیم کننده قدرت، ما طیف وسیعی از محصولات را برای رفع نیازهای مختلف داریم. ما را بررسی کنیدواحد کنترل قدرت تریستور قابل ماشه تغییر فاز. این دستگاهی با کارایی بالا است که کنترل دقیقی بر تحویل نیرو ارائه می دهد.

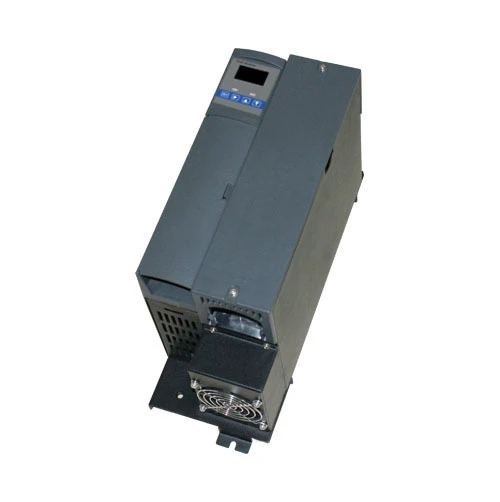

ما هم داریمرگولاتور تریستور محافظ فیوز تک فاز. این یکی دارای محافظ فیوز داخلی است که یک لایه ایمنی اضافی به سیستم برق شما اضافه می کند.
و برای آن دسته از کاربردهای صنعتی که نیاز به کنترل برق سه فاز دارند، ماکنترلر تریستور صنعتی سه فاز دوراهی برای رفتن است تنظیم توان قابل اعتماد و کارآمد را برای تجهیزات سنگین فراهم می کند.
برای تهیه با ما تماس بگیرید
اگر در بازار رگولاتورهای برق هستید، خواه رگولاتور برق برگشتی یا هر یک از محصولات دیگر ما، مایلیم نظر شما را بشنویم. ما می توانیم محصولات با کیفیت بالا را با قیمت های رقابتی به شما ارائه دهیم. برای شروع بحث خرید فقط با ما تماس بگیرید. ما با شما کار خواهیم کرد تا بهترین راه حل را برای نیازهای خاص شما پیدا کنیم.
مراجع
- «الکترونیک قدرت: مبدلها، کاربردها و طراحی» نوشته ند موهان، تور ام. آندلند و ویلیام پی رابینز.
- "منبع تغذیه سوئیچ - حالت: شبیه سازی های SPICE و طراحی های عملی" توسط کریستوف باسو.
